 NH-X はエンジンのTDCを基点とした"爆発圧力カーブ(P-θ線図)"を採取し、最大燃焼圧力(Pmax)、圧縮圧力(Pcomp)、図示平均有効圧(Pmi)、着火クランク角度(θig)、図示馬力(IHP)、たび形線図(P-V線図)を表示。
更には熱発生率線図を計算、作成しパソコンを通じて見ることができます。
それらの多種多様な高精度のデータから解析ソフトを使用して燃焼状態を把握、解析することによりエンジンの燃焼状態を最良に管理できるため、燃費の向上はもちろん重大事故の未然防止にも役立ち、保守コストの大幅な改善が可能になります。 |
|
|

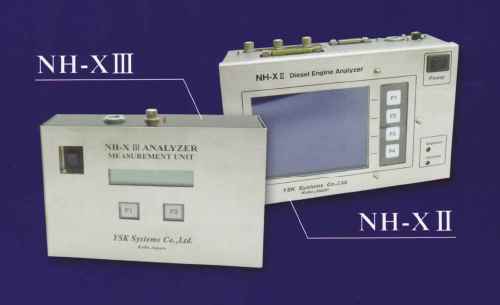

NH-X II は4個のボタンで操作可能な測定メモリー40chのポータブルタイプで、LCD画面にP-θ線図、P-V線図を表示することができます。
内部TDC発生機能によりターゲット・近接スイッチが無くても最高圧の測定が可能であり、さらにはデータ編集機能、外部補助入力チャンネル数40chなどの多くの機能を持ちます。 |
|
|
|
|
 対象エンジン |
2サイクル/4サイクル ディーゼルエンジン/ガスエンジン |
|
シリンダ数 |
Max 24シリンダ |
|
回転数 |
21〜2800 RPM |
|
燃焼圧力 |
200kg/cm2G Max. |
|
メモリーch数 |
40ch |
|
入力 |
| 筒内圧センサー |
： 水晶圧電式圧力センサー |
| TDCパルス |
： 専用近接スイッチ |
| N/RPMパルス |
： 1回転にN個のパルス（オプション） |
| 多チャンネル入力 |
： オプション |
|
|
出力 |
RS232C |
|
その他 |
LCD画面にP-θ線図、P-V線図を表示することが可能。
外部TDC信号無しでも計測可能。
外部補助入力 40ch
|
|
電源 |
充電式 (AC100〜220V) |
|
寸法/重量 |
210x80x130 / 3kg |
| |
|
|
|
|
NH-X III は2個のボタンで操作可能な測定メモリー20chのポータブルタイプで熟練を必要としません。 |
|
|
|
|
対象エンジン |
2サイクル/4サイクル ディーゼルエンジン/ガスエンジン |
|
シリンダ数 |
Max 20シリンダ |
|
回転数 |
21〜2500 RPM |
|
燃焼圧力 |
200kg/cm2G Max. |
|
メモリーch数 |
20ch |
|
入力 |
| 筒内圧センサー |
： 水晶圧電式圧力センサー |
| TDCパルス |
： 専用近接スイッチ |
|
|
出力 |
RS232C |
|
その他 |
パソコン上で波形表示が可能。
外部TDC信号が必須。
|
|
電源 |
単３アルカリ乾電池x4本 |
|
寸法/重量 |
170x120x50 / 1kg |
| |
|
|
| |

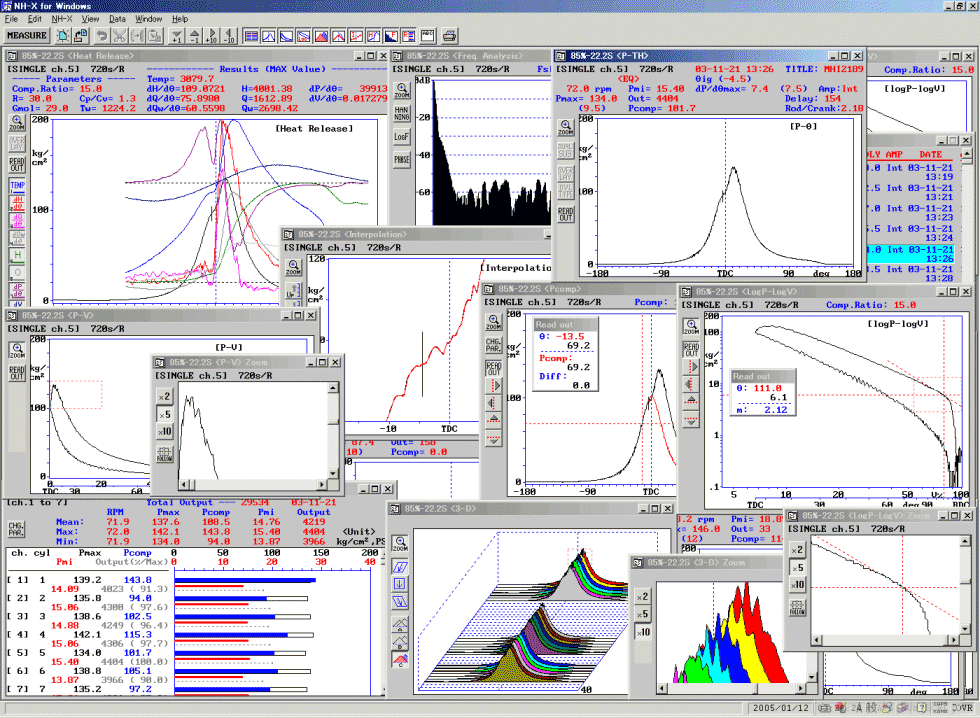

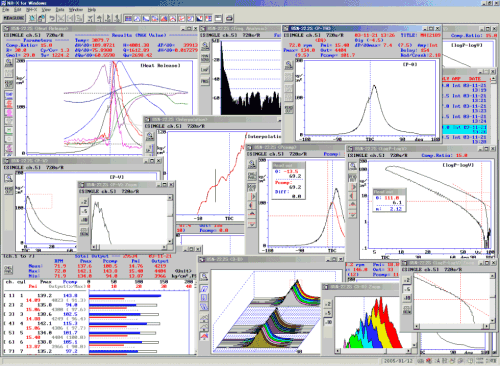

データ処理ソフト動作例 （ クリックで拡大）
 |
| |
|
|
|
|
|
